Sistema de Monitoreo de Seccionadores GIS
El Sistema MSG en un proyecto que encaramos con nuestro partner Dahua Security para adaptar las nuevas tecnologías que Hitachi Energy está aplicando en las Sub-Estaciones Transformadoras de Alta Tensión. El seccionador GIS es un dispositivo de maniobra de alta tensión encapsulado en una carcasa metálica y aislado mediante gas hexafluoruro de azufre para lo cual no contempla la 5ta Regla de Oro del trabajo en Sub-Estaciones Transformadoras, “ Comprobación Visual “.

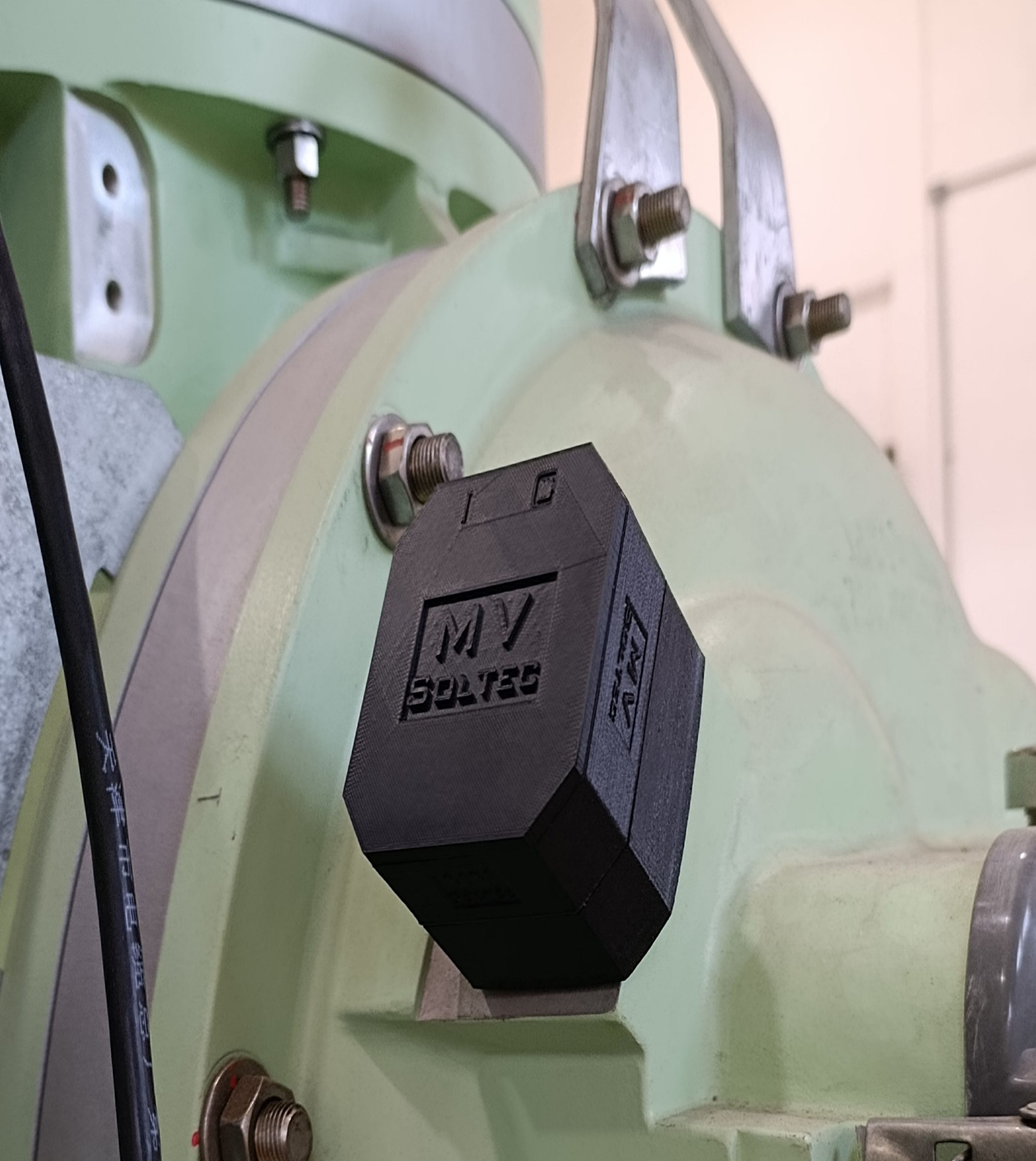

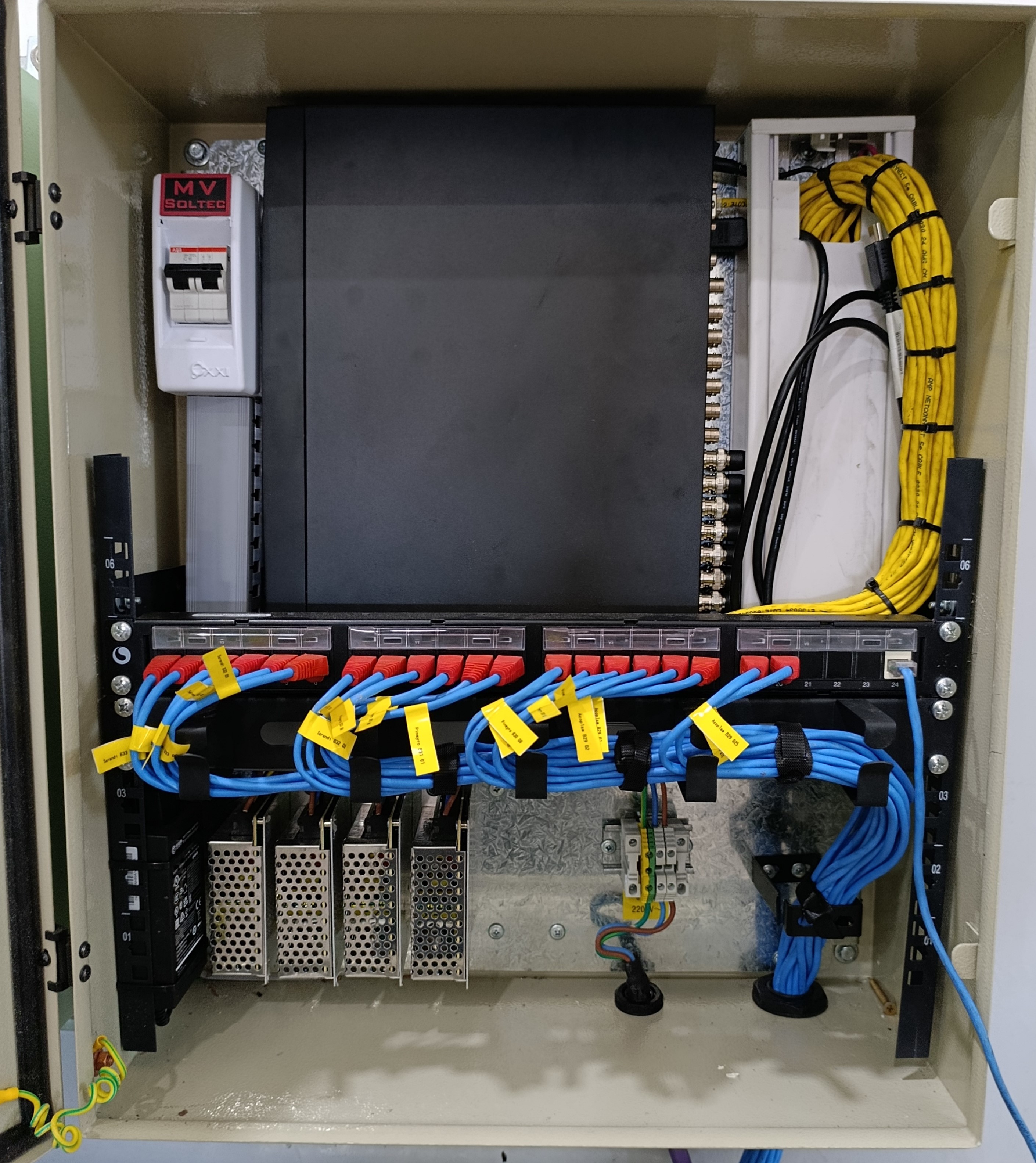

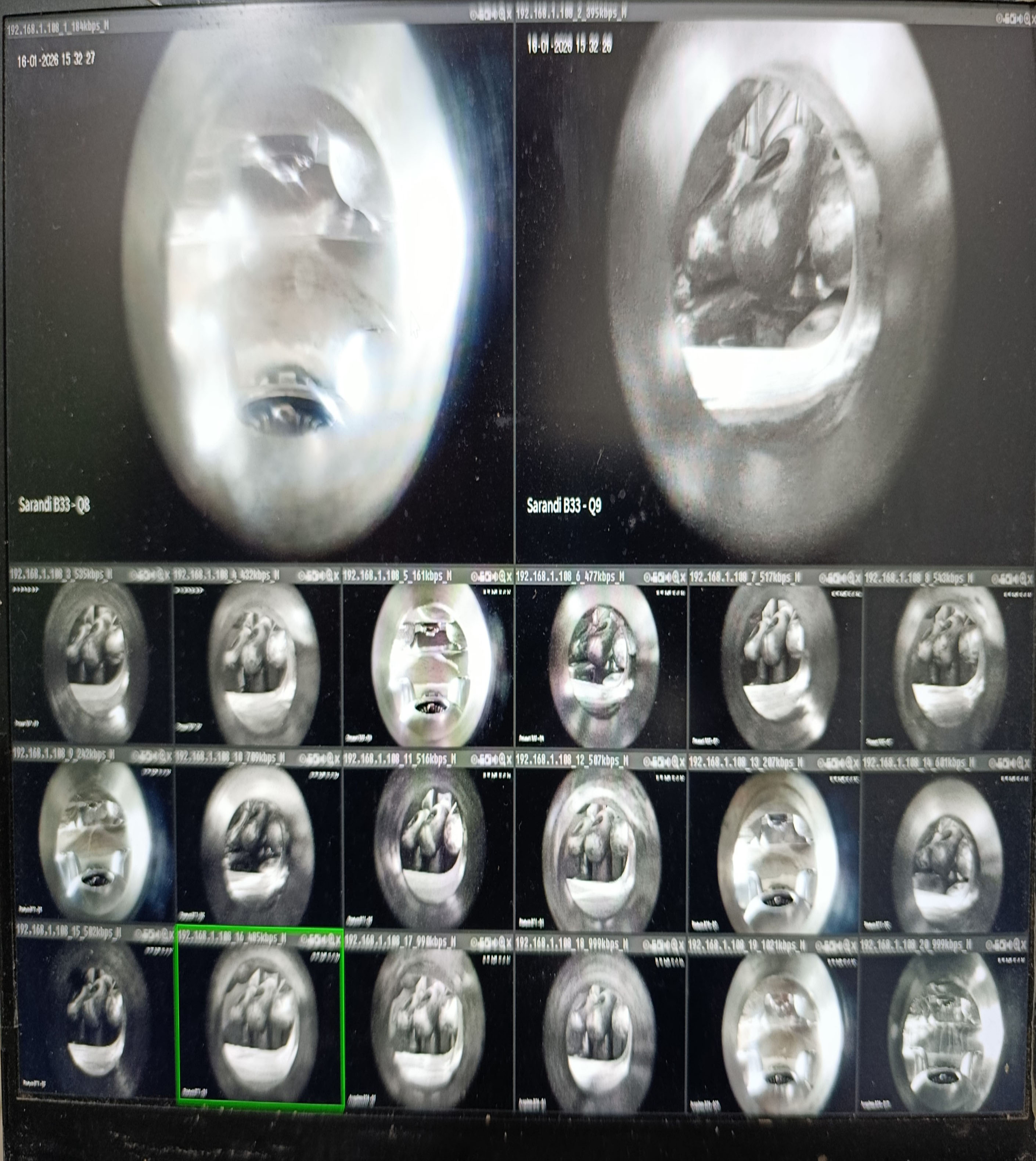

Al encontrarnos con esta dificultad, se realizó el desarrollo de un sistema que contempla 3 módulos. El primer modulo, el MSGS, es un generador de imágenes de 2Mpx que a través de un visor sellado transmite el estado open-close del Seccionador GIS. El segundo módulo, el MSGI, es un iluminador para cubrir a los Seccionadores GIS y que se logre una imagen con la máxima calidad. El tercer módulo, el MSGC, es un equipo concentrador de todas las señales de los MSGS para almacenarlas y transmitirlas. El MSGC permite que los operadores locales o remotos verifiquen el estado on line de todos los Seccionadores GIS antes de realizar los trabajos. El MSGC tiene la capacidad de sumar todo el porfolio de soluciones Dahua Security, brindando capacidades de CCTV, portería, acceso, mediciones térmicas, alarmas robo e incendio, reconocimiento facial y vocería, entre otras. Logrando de esta forma generar una solución integral, no solo para resolver el problema planteado por Hitachi Energy, si no generando una plataforma integral para el monitoreo y control de Seguridad de toda la Sub-Estación Transformadora.
En Conclusión
El proyecto se inició para poder resolver la falta de cumplimiento de la “5ta Regla de Oro” del trabajo en Sub-Estaciones Transformadoras, “Comprobación Visual“ y logramos generar una Plataforma de Comunicaciones no solo del estado de los Seccionadores GIS, sino que no permite poder integrar el porfolio de Seguridad y Control de Dahua Security para brindar un centro de control integral de la Sub-Estación Transformadora. Esto se logra conociendo todas las necesidades de nuestros Amigos de Negocios y ofreciéndoles una solución acorde a sus necesidades y sus capacidades.
